Montáž Monarco HAT na Raspberry Pi

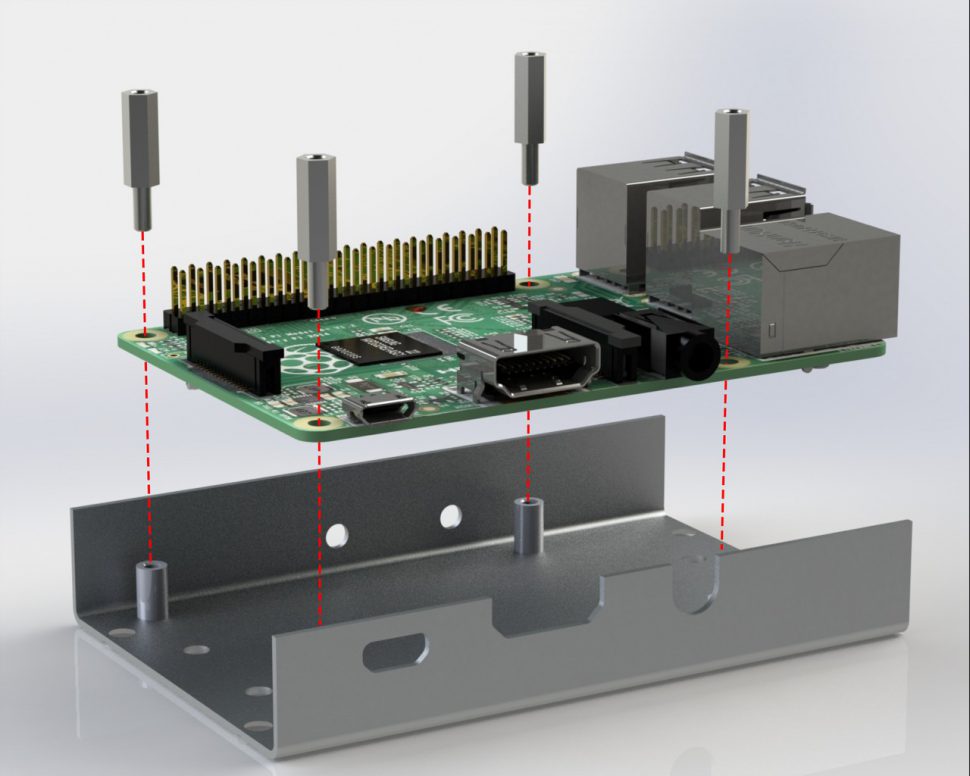

Krok 1 - Raspberry Pi

Metal spacers will fix the Raspberry Pi to the bottom part of the aluminium case.
Připevněte Raspberry Pi na spodní díl krabičky pomocí kovových distančních sloupků

Krok 2 - Monarco HAT

Put Monarco HAT on top of Raspberry Pi and tighten it with screws.
Nasaďte Monarco HAT na Raspberry Pi a přpevněte ho pomocí šroubků.

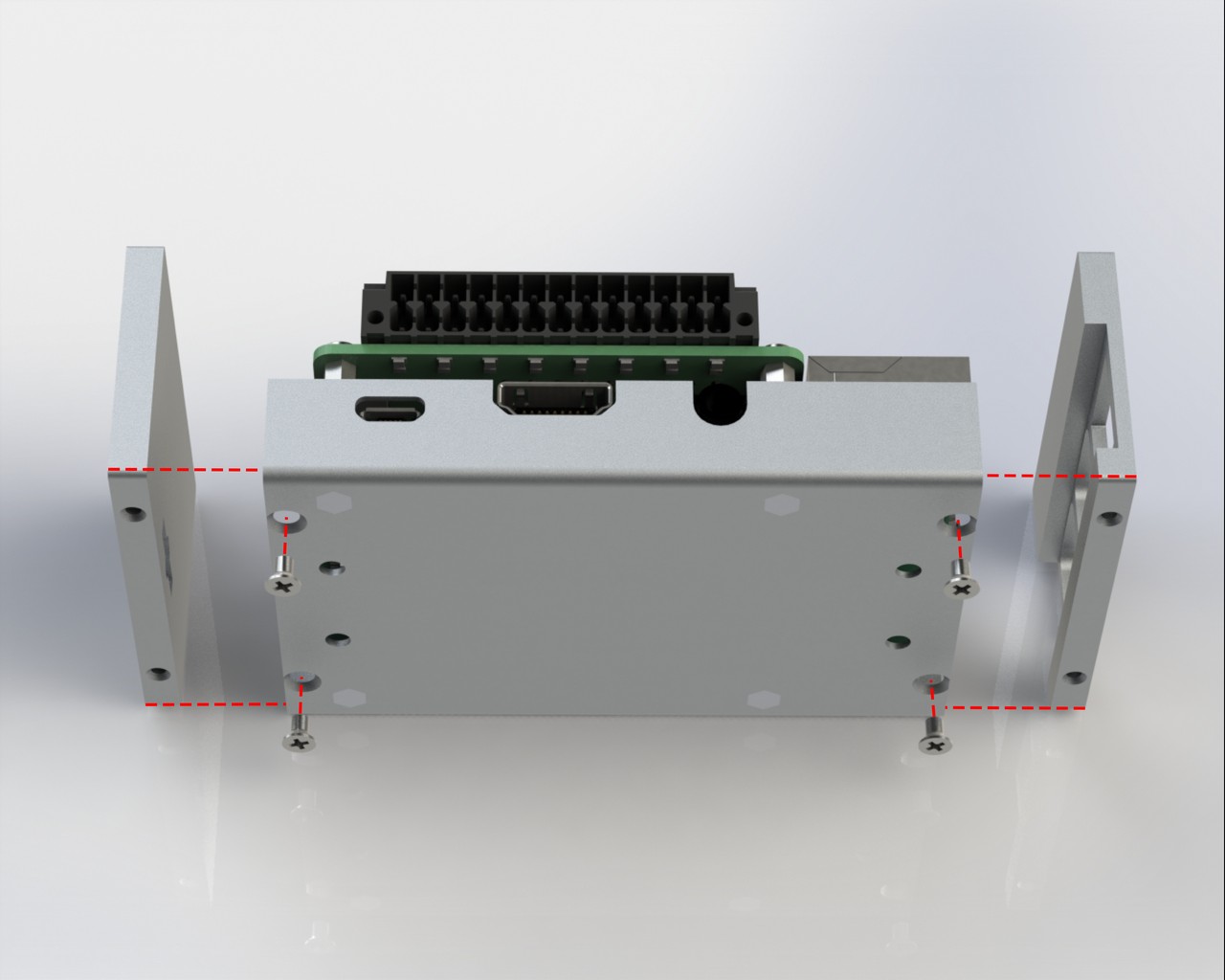

Krok 3 - Boční panely

Side panels of the aluminium case for the Monarco HAT and Raspberry Pi.
Nasaďte boční stěny a připevněte je pomocí šroubků.

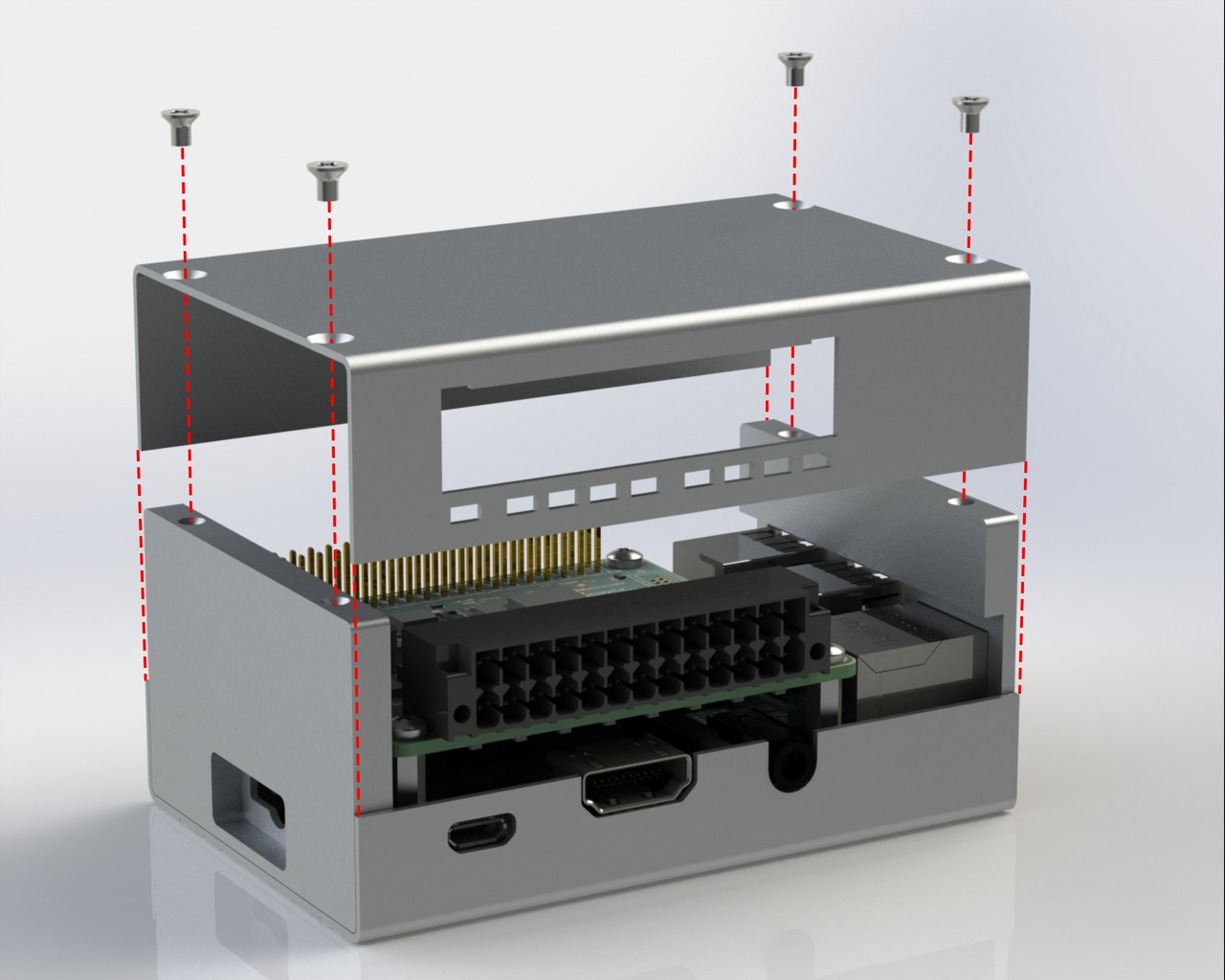

Krok 4 - Víčko krabičky

Upper part of the aluminium case for the Monarco HAT and Raspberry Pi.
Nasaďte víčko krabičky a utáhněte šroubky.

Krok 5 - Konektor a micro SD karta

Monarco HAT connector and micro SD card for the Raspberry Pi.
Ujistěte se, že páčky na konektoru jsou v prostřední poloze. Pak zasuňte konektor, páčky ho zaaretují. Rovněž zasuňte SD kartu.

Krok 6 - Montážní patky

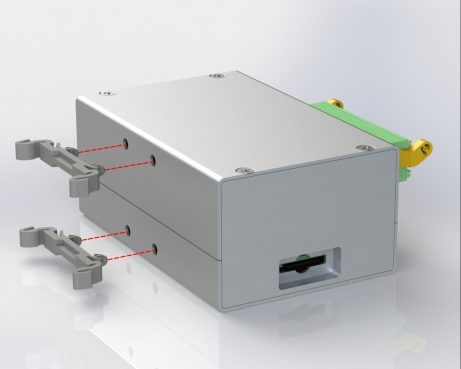

Mounting feet of the aluminium case for the Monarco HAT and Raspberry Pi. Vertical mounting..
Zvolte montážní polohu a zasuňte montážní patky. Takto pro vertikální montáž...

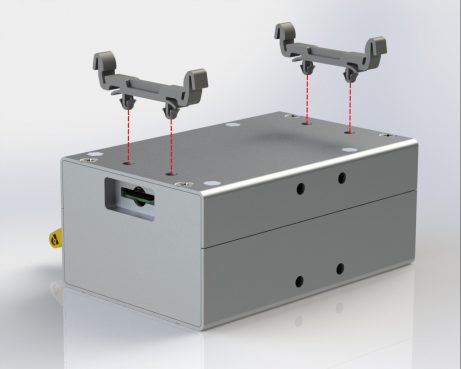

Mounting feet of the aluminium case for the Monarco HAT and Raspberry Pi. Horizontal mounting.
... a takto pro horizontální montáž.

Krok 7 - Montáž na DIN lištu

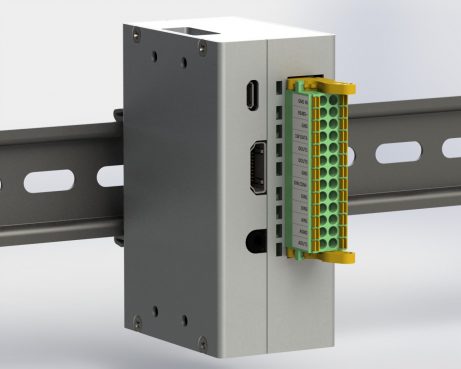

Monarco HAT and Raspberry Pi on a DIN rail - vertical mounting.
Kovová krabička umožňuje jak vertikální montáž...

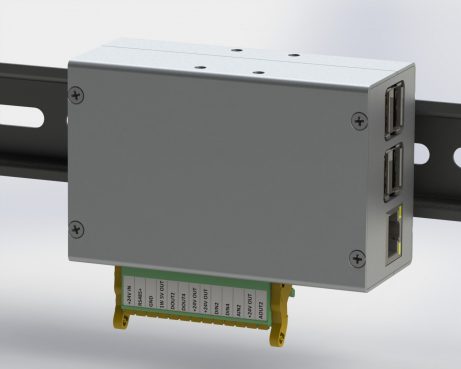

Monarco HAT and Raspberry Pi on a DIN rail - horizontal mounting.
... tak montáž horizontální.

Výborně, vaše miniaturní PC (nebo PLC, chcete-li) je připraveno k použití!
